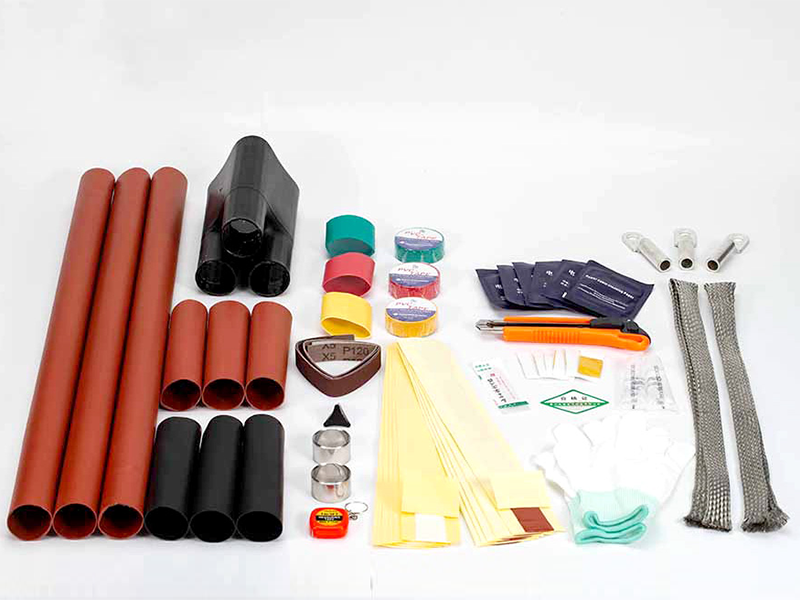

Os terminais de cabos termorretráteis são comumente conhecidos como cabeças de cabos termorretráteis, que são amplamente utilizados nos terminais de cabos reticulados ou cabos imersos em óleo com níveis de tensão de 10KV e abaixo. A conexão intermediária de cabo termorretrátil é amplamente utilizada para a conexão intermediária de cabos reticulados ou cabos imersos em óleo com níveis de tensão de 10KV e abaixo. Comparado com acessórios de cabo tradicionais, possui características de tamanho pequeno, peso leve, segurança e confiabilidade e instalação conveniente.
O produto está em conformidade com o padrão GB11033, a faixa de temperatura de uso a longo prazo é de -55 ~ 105 ℃, a vida útil é de até 20 anos, a taxa de encolhimento radial é ≥50%, a taxa de encolhimento longitudinal é <5% e a temperatura de encolhimento é de 110 ° C ~ 140 ° C. Os produtos são divididos em núcleo único, dois núcleos, três núcleos, quatro núcleos e cinco núcleos, que têm sido amplamente utilizados no processamento de terminais e conexão intermediária de cabos de baixa tensão. O tubo de isolamento terminal é dividido diretamente em vermelho, verde, amarelo, preto e azul. Tamanho pequeno, peso leve, desempenho confiável, amplamente utilizado em energia elétrica, petroquímica, metalurgia, ferrovia, construção portuária e vários campos.
Especificação técnica
| Item de teste | Parâmetros |
| Teste de tensão suportável de frequência de energia úmida (externo) | 35kV/1min |
| Teste de tensão suportável de frequência de energia seca (interno) | 39kV/5mir |
| Teste de pressão de impacto | 95kV1.2/50μs+10 vezes |
| Teste de Descarga Parcial | ≤10 unidades (1,73Uo) |
Tabela de tipos
| Nome do produto | Código do item | Seção de cabo aplicável (mm²) |
| Terminação interna de núcleo único | NSY-10/1.1 | 25-50 |
| NSY-10/1.2 | 70-120 | |
| NSY-10/1.3 | 150-240 | |
| NSY-10/1.4 | 300-500 | |
| Terminação Externa de Núcleo Único | WSY-10/1.1 | 25-50 |
| WSY-10/1.2 | 70-120 | |
| WSY-10/1.3 | 150-240 | |
| WSY-10/1.4 | 300-500 | |
| Junta reta de núcleo único | JSY-10/1.1 | 25-50 |
| JSY-10/1.2 | 70-120 | |
| JSY-10/1.3 | 150-240 | |
| JSY-10/1.4 | 300-500 | |
| Terminação interna de três núcleos | NSY-10/3.1 | 25-50 |
| NSY-10/3.2 | 70-120 | |
| NSY-10/3.3 | 150-240 | |
| NSY-10/3.4 | 300-500 | |
| Terminação externa de três núcleos | WSY-10/3.1 | 25-50 |
| WSY-10/3.2 | 70-120 | |
| WSY-10/3.3 | 150-240 | |
| WSY-10/3.4 | 300-500 | |
| Junta reta de três núcleos | JSY-10/3.1 | 25-50 |
| JSY-10/3.2 | 70-120 | |
| JSY-10/3.3 | 150-240 | |
| JSY-10/3.4 | 300-500 | |
| interna de imersão em óleo de três núcleos Terminação |
NSZ-10/3.1 | 25-50 |
| NSZ-10/3.2 | 70-120 | |
| NSZ-10/3.3 | 150-240 | |
| NSZ-10/3.4 | 300-500 | |
| ao ar livre de três núcleos Terminação de imersão em óleo |
WSZ-10/3.1 | 25-50 |
| WSZ-10/3.2 | 70-120 | |
| WSZ-10/3.3 | 150-240 | |
| WSZ-10/3.4 | 300-500 | |
| de imersão em óleo de três núcleos Junta reta |
JSZ-10/3.1 | 25-50 |
| JSZ-10/3.2 | 70-120 | |
| JSZ-10/3.3 | 150-240 | |
| JSZ-10/3.4 | 300-500 |
