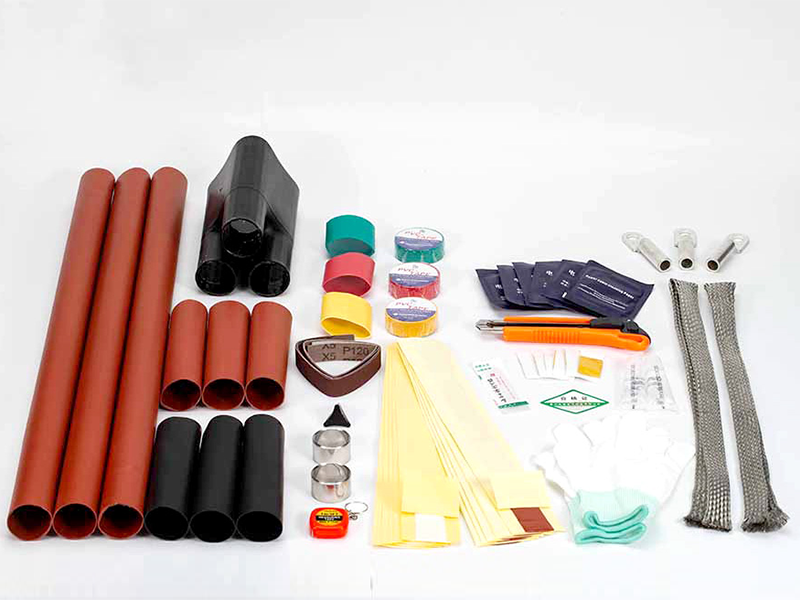

تُعرف أطراف الكابلات القابلة للتقلص بالحرارة عمومًا برؤوس الكابلات القابلة للتقلص بالحرارة، والتي تستخدم على نطاق واسع في أطراف الكابلات المترابطة أو الكابلات المغمورة بالزيت بمستويات جهد تبلغ 10 كيلو فولت أو أقل. يتم استخدام التوصيل الوسيط للكابل القابل للتقلص بالحرارة على نطاق واسع للتوصيل الوسيط للكابلات المتقاطعة أو الكابلات المغمورة بالزيت بمستويات جهد تبلغ 10 كيلو فولت أو أقل. بالمقارنة مع ملحقات الكابلات التقليدية، فهي تتميز بخصائص الحجم الصغير والوزن الخفيف والسلامة والموثوقية والتركيب المريح.
يتوافق المنتج مع معيار GB11033، نطاق درجة حرارة الاستخدام طويل الأمد هو -55~105 درجة مئوية، عمر الشيخوخة يصل إلى 20 عامًا، معدل الانكماش الشعاعي ≥50%، معدل الانكماش الطولي أقل من 5%، ودرجة حرارة الانكماش 110 درجة مئوية ~ 140 درجة مئوية. تنقسم المنتجات إلى قلب واحد، ونواة، وثلاثة مراكز، وأربعة مراكز، وخمس مراكز، والتي تم استخدامها على نطاق واسع في المعالجة الطرفية والتوصيل الوسيط للكابلات ذات الجهد المنخفض. ينقسم أنبوب العزل الطرفي إلى الأحمر والأخضر والأصفر والأسود والأزرق مباشرة. صغيرة الحجم، خفيفة الوزن، أداء موثوق، تستخدم على نطاق واسع في الطاقة الكهربائية، البتروكيماويات، المعادن، السكك الحديدية، بناء الموانئ، ومختلف المجالات.
المواصفات الفنية
| عنصر الاختبار | حدود |
| اختبار تحمل تردد الطاقة الرطبة (خارجي) | 35 كيلو فولت/1 دقيقة |
| اختبار تحمل تردد الطاقة الجافة (داخلي) | 39 كيلو فولت/5مير |
| اختبار ضغط التأثير | 95 كيلو فولت 1.2/50 ميكروثانية + 10 مرات |
| اختبار التفريغ الجزئي | ≥10 قطعة (1.73Uo) |
اكتب الجدول
| اسم المنتج | رمز العنصر | قسم الكابل المطبق (مم²) |
| إنهاء داخلي أساسي واحد | نسي-10/1.1 | 25-50 |
| نسي-10/1.2 | 70-120 | |
| نساي-10/1.3 | 150-240 | |
| نسي-10/1.4 | 300-500 | |
| إنهاء خارجي أحادي النواة | WSY-10/1.1 | 25-50 |
| WSY-10/1.2 | 70-120 | |
| WSY-10/1.3 | 150-240 | |
| WSY-10/1.4 | 300-500 | |
| وصلة مستقيمة أساسية واحدة | جسي-10/1.1 | 25-50 |
| جسي-10/1.2 | 70-120 | |
| جسي-10/1.3 | 150-240 | |
| جسي-10/1.4 | 300-500 | |
| ثلاثة النوى إنهاء داخلي | نساي-10/3.1 | 25-50 |
| نسي-10/3.2 | 70-120 | |
| نساي-10/3.3 | 150-240 | |
| نسي-10/3.4 | 300-500 | |
| ثلاثة النوى إنهاء في الهواء الطلق | WSY-10/3.1 | 25-50 |
| WSY-10/3.2 | 70-120 | |
| WSY-10/3.3 | 150-240 | |
| WSY-10/3.4 | 300-500 | |
| ثلاثة النوى مستقيم مشترك | جسي-10/3.1 | 25-50 |
| جسي-10/3.2 | 70-120 | |
| جسي-10/3.3 | 150-240 | |
| جسي-10/3.4 | 300-500 | |
| الداخلي بثلاثة مراكز إنهاء غمر الزيت |
NSZ-10/3.1 | 25-50 |
| NSZ-10/3.2 | 70-120 | |
| NSZ-10/3.3 | 150-240 | |
| NSZ-10/3.4 | 300-500 | |
| في الهواء الطلق بثلاثة مراكز إنهاء غمر الزيت |
WSZ-10/3.1 | 25-50 |
| WSZ-10/3.2 | 70-120 | |
| WSZ-10/3.3 | 150-240 | |
| WSZ-10/3.4 | 300-500 | |
| لغمر الزيت بثلاثة قلوب وصلة مستقيمة |
جسز-10/3.1 | 25-50 |
| جسز-10/3.2 | 70-120 | |
| جسز-10/3.3 | 150-240 | |
| جسز-10/3.4 | 300-500 |
