المعلمات الأساسية لاختيار أنابيب الانكماش: ما تحتاج إلى معرفته للتركيب الآمن والفعال

مقدمة

اختيار الحق تعتبر أنابيب الانكماش أمرًا بالغ الأهمية لضمان سلامة وموثوقية الأنظمة الكهربائية. مع مجموعة واسعة من الخيارات المتاحة، بما في ذلك أنابيب الانكماش الحراري ذات الجدار المزدوج وأنابيب التحكم في الضغط، فإن اتخاذ قرار مستنير يمكن أن يمنع الفشل ويعزز أداء النظام.

في هذه المقالة، سنناقش المعلمات الرئيسية لاختيار أنابيب الانكماش، بما في ذلك أنواع المواد ونسب الانكماش وسمك الجدار والعوامل البيئية. ستكتسب نظرة ثاقبة حول كيفية تأثير هذه العناصر على كفاءة التثبيت والحماية الشاملة للمكونات الكهربائية.



المعلمات الرئيسية لاختيار أنابيب الانكماش الحراري

اختيار المواد

البولي أوليفين مقابل PVC مقابل PTFE

يتم تصنيع أنابيب الانكماش الحراري من مواد مختلفة، ولكل منها مزايا محددة. يعد البولي أوليفين المادة الأكثر شيوعًا نظرًا لمرونته ومتانته وخصائص العزل الكهربائي الممتازة. انها تستخدم على نطاق واسع لتطبيقات الأغراض العامة. PVC، على الرغم من أنه أقل مقاومة للحرارة من البولي أوليفين، إلا أنه فعال من حيث التكلفة ومناسب لتطبيقات درجات الحرارة المنخفضة. غالبًا ما يستخدم PTFE (Teflon®)، المعروف بمقاومته الكيميائية العالية وقدرته على تحمل درجات الحرارة القصوى، في التطبيقات المتخصصة مثل الفضاء الجوي أو البيئات العسكرية.

المقاومة الكيميائية

في البيئات التي يحتمل فيها التعرض للمواد الكيميائية القاسية، تعتبر مواد PTFE أو FEP مثالية. بالنسبة للبيئات الأقل عدوانية، يوفر البولي أوليفين والـ PVC مقاومة كيميائية كافية.

المرونة والمتانة

يوفر البولي أوليفين مرونة ممتازة، مما يجعله مثاليًا للمناطق التي تعاني من الانحناء أو الحركة. وعلى النقيض من ذلك، فإن PTFE أكثر صلابة ولكنه يوفر مقاومة فائقة للظروف القاسية. ينبغي أن يعتمد اختيار المواد على المرونة والمتطلبات البيئية للتطبيق.

يكتب	مادة	الميزات الرئيسية	أفضل حالة استخدام
أنابيب أحادية الجدار	بولي أوليفين، بي في سي	العزل الأساسي والحماية من التآكل	التطبيقات الداخلية، العزل الأساسي
أنابيب مزدوجة الجدار	بولي أوليفين + لاصق	مقاوم للماء، مقاوم للرطوبة	التطبيقات الخارجية والبيئات الصناعية
أنابيب التحكم في الإجهاد	البولي أوليفين، PTFE	يمنع الإجهاد الميكانيكي في المفاصل	البيئات عالية الاهتزاز أو الحساسة للإجهاد
أنابيب ذات درجة حرارة عالية	بتف، سيليكون	يتحمل درجات الحرارة القصوى	السيارات والفضاء والتطبيقات الصناعية



نسبة الانكماش

فهم نسب الانكماش (2:1، 3:1، 4:1، إلخ.)

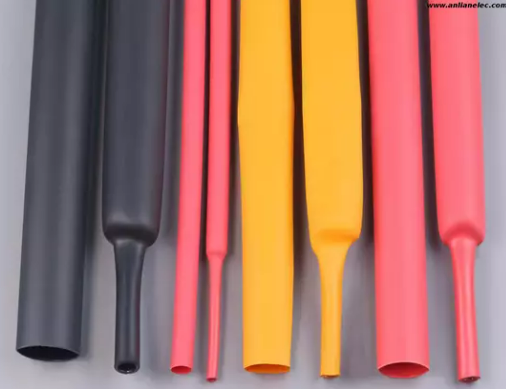

تأتي أنابيب الانكماش بنسب انكماش مختلفة، مثل 2:1، 3:1، أو حتى 4:1. نسبة الانكماش 2:1 تعني أن الأنبوب سينكمش إلى نصف حجمه الأصلي، مما يجعله مثاليًا للتطبيقات العامة حيث يوجد اختلاف معتدل في الأحجام بين السلك والأنابيب. تسمح نسبة 3:1 بنطاق أوسع من أحجام المكونات، وتوفر نسبة 4:1 أكبر قدر من المرونة، وهي مثالية للأشكال غير المنتظمة أو غير القياسية.

تطبيقات لنسب مختلفة

تعد نسبة 2:1 شائعة في معظم تطبيقات الأسلاك، ولكن إذا كنت تتعامل مع مكونات ذات أحجام مختلفة أو كابلات أكبر، فقد تكون نسبة 3:1 أو 4:1 مطلوبة للحصول على ملاءمة محكمة.

مزايا نسب الانكماش العالية

تسمح نسبة الانكماش الأعلى بعدد أقل من أحجام الأنابيب لتغطية نطاق أوسع من المكونات، مما يوفر مرونة أكبر ويقلل الحاجة إلى أحجام أنابيب متعددة.

نسبة الانكماش	تقلصت القطر	أفضل ل	التطبيقات المشتركة
2:1	ينكمش إلى 50% من الحجم الأصلي	الكابلات والمكونات القياسية	الاستخدام العام، الأسلاك المنزلية
3:1	ينكمش إلى 33% من الحجم الأصلي	مكونات أكبر بأحجام مختلفة	العزل الكهربائي للتطبيقات الصناعية
4:1	ينكمش إلى 25% من الحجم الأصلي	مكونات غير منتظمة الشكل أو اختلافات أكبر	الكابلات ذات الشكل الخاص أو الصناعية



سمك الجدار والهيكل

الأنابيب ذات الجدار الواحد مقابل الأنابيب ذات الجدار المزدوج

عادةً ما يتم استخدام أنابيب الانكماش الحراري أحادية الجدار للعزل والحماية الميكانيكية الخفيفة، مما يجعلها مناسبة للتطبيقات الداخلية العامة. توفر الأنابيب ذات الجدار المزدوج، والتي تتضمن بطانة لاصقة، مقاومة فائقة للتسرب والرطوبة، مما يجعلها مثالية للتطبيقات الخارجية أو الصناعية حيث يكون الختم المقاوم للماء أمرًا بالغ الأهمية.

تأثير السماكة على الحماية

يؤثر سمك الجدار على متانة وعزل الأنابيب. توفر الأنابيب ذات الجدران الثقيلة حماية ميكانيكية معززة ضد التآكل وهي أفضل للبيئات التي تتعرض فيها الكابلات للضغط الجسدي أو المواد الكيميائية القاسية.

الاختيار بين خيارات الجدران الرفيعة والمتوسطة والثقيلة

تعتبر الأنابيب ذات الجدران الرقيقة هي الأفضل للتطبيقات التي تكون فيها المرونة مهمة، مثل أحزمة الأسلاك. وينبغي اختيار الأنابيب المتوسطة والثقيلة الجدران للتطبيقات التي تتطلب حماية ميكانيكية أكثر قوة، كما هو الحال في الآلات الصناعية أو بيئات السيارات.

القطر والحجم

كيفية قياس القطر للحصول على ملاءمة مثالية

يعد قياس قطر المكونات التي سيتم تغطيتها بالأنابيب بشكل صحيح أمرًا بالغ الأهمية. يجب عليك اختيار أنابيب أكبر بنسبة 20-30% من الحد الأقصى للقطر الخارجي للمكون لضمان إمكانية انزلاقه فوق المكون قبل الانكماش.

حساب حجم الأنبوب للتغطية

يجب أن يكون الأنبوب طويلًا بما يكفي لتغطية المنطقة المكشوفة بالكامل، بالإضافة إلى القليل في الأطراف. بعد الانكماش، يجب أن يوفر الأنبوب إحكامًا وثباتًا آمنًا، مما يضمن التصاقه بالكامل بالسطح دون وجود فجوات.



الاعتبارات البيئية والتطبيقية

درجة حرارة التشغيل

البيئات المرتفعة مقابل البيئات ذات درجات الحرارة المنخفضة

يعد اختيار الأنابيب التي يمكنها تحمل نطاق درجة الحرارة للتطبيق الخاص بك أمرًا ضروريًا. يعتبر البولي أوليفين مناسبًا لتطبيقات الاستخدام العام مع التعرض لدرجة حرارة معتدلة، في حين أن PTFE أفضل للحرارة الشديدة، كما هو الحال في البيئات الصناعية أو السيارات.

توافق نطاق درجة الحرارة

تأكد من أن مادة الأنابيب المحددة تتوافق مع درجات حرارة التشغيل في البيئة. على سبيل المثال، ينبغي استخدام الأنابيب ذات درجة الحرارة العالية في حجرات المحرك أو غيرها من المناطق كثيفة الحرارة.

الرطوبة والمقاومة الكيميائية

العزل المائي والحماية من التآكل

أنبوب انكماش حراري مزدوج الجدار مع بطانة لاصقة يوفر عزلًا ممتازًا للرطوبة، مثالي للتركيبات الخارجية أو التطبيقات تحت الماء. كما أنها مقاومة للتآكل، مما يجعلها مثالية للاستخدام البحري والصناعي.

الحماية ضد المواد الكيميائية القاسية

في المعالجة الكيميائية أو حقول النفط، يعد اختيار الأنابيب ذات المقاومة الكيميائية القوية (مثل PTFE أو FEP) أمرًا بالغ الأهمية لضمان الحماية على المدى الطويل وتجنب الأعطال.

مقاومة للأشعة فوق البنفسجية والاستخدام في الهواء الطلق

حماية من الأشعة فوق البنفسجية للتطبيقات الخارجية

بالنسبة للمنشآت المعرضة لأشعة الشمس، تعتبر أنابيب الانكماش الحراري المقاومة للأشعة فوق البنفسجية ضرورية. يمكن للأشعة فوق البنفسجية أن تؤدي إلى تحلل بعض المواد بمرور الوقت، لذا فإن أنابيب الانكماش الواقية من الأشعة فوق البنفسجية ستساعد على إطالة عمر الكابلات والموصلات.

المتانة في البيئات القاسية

عند اختيار الأنابيب للبيئات القاسية، ضع في اعتبارك عوامل مثل مقاومة التآكل، والتعرض للمواد الكيميائية، والحاجة إلى العزل المائي. تعتبر الأنابيب مزدوجة الجدار للخدمة الشاقة مثالية للتطبيقات القاسية مثل أنظمة السيارات أو الأنظمة العسكرية.



كيفية تطبيق أنابيب الانكماش الحراري بشكل صحيح

التحضير والتحجيم

قطع الأنابيب إلى الطول

استخدم أداة حادة لقطع الأنبوب إلى الطول الصحيح، مع التأكد من ملاءمته بشكل صحيح للكابل أو الموصل مع تداخل بسيط.

تحديد المواقع وتأمين الأنابيب

قبل تطبيق الحرارة، تأكد من وضع الأنبوب بشكل صحيح فوق الكابل أو الموصل. وهذا يضمن أن الأنابيب سوف تنكمش بالتساوي وبشكل آمن.

تطبيق الحرارة للانكماش

استخدام المسدسات الحرارية مقابل استخدام الأفران الحرارية

تُعد المسدسات الحرارية أداة متعددة الاستخدامات لتطبيق الحرارة على الأنابيب في التطبيقات الميدانية، بينما توفر أفران الانكماش الحراري حرارة دقيقة ومتسقة للعمليات واسعة النطاق.

تجنب ارتفاع درجة الحرارة والأضرار

عند استخدام مسدس حراري، حركه ذهابًا وإيابًا عبر الأنبوب، مع التأكد من توزيع الحرارة بالتساوي لمنع حرق الأنبوب أو إتلافه.

ضمان الالتصاق السليم

أنابيب مبطنة لاصقة

بالنسبة للأنابيب ذات البطانة اللاصقة، تأكد من ذوبان المادة اللاصقة بالتساوي وربطها بشكل آمن بسطح السلك أو المكون، مما يوفر ختمًا قويًا ومقاومًا للماء.

الشيكات النهائية

بعد التسخين، افحص الأنابيب للتأكد من انكماشها بشكل صحيح وعدم وجود فجوات أو مناطق لا يتم ربط الأنابيب فيها بشكل آمن.



الأخطاء الشائعة التي يجب تجنبها عند اختيار أنابيب الانكماش الحراري

تجاهل العوامل البيئية

نسيان حساب درجة الحرارة أو التعرض للمواد الكيميائية

تأكد من مراعاة العوامل البيئية التي ستتعرض لها الأنابيب. اختر المواد ذات المقاومة المناسبة للحرارة والمواد الكيميائية والرطوبة.

اختيار المادة الخاطئة

قد يؤدي عدم اختيار المادة المناسبة إلى ضعف الأداء والفشل المبكر للأنابيب، خاصة في البيئات الصعبة.

عدم اتباع إرشادات الشركة المصنعة

أهمية الالتزام بالمواصفات

توفر إرشادات الشركة المصنعة تفاصيل مهمة حول الاستخدام الصحيح للأنابيب وحجمها وتطبيقها لضمان أدائها كما هو متوقع.

ارتفاع درجة حرارة الأنابيب أو انخفاض درجة حرارتها

يمكن أن يؤدي تطبيق الحرارة غير المناسب إلى انكماش غير كامل أو تلف الأنابيب، لذا اتبع دائمًا تعليمات درجة الحرارة الموصى بها.

خطأ	مشكلة محتملة	حل
الحجم والملاءمة غير صحيحين	حماية ضعيفة، أو فجوات، أو فضفاضة	قياس المكونات بدقة واختيار الحجم المناسب
تجاهل العوامل البيئية	انهيار المواد، وضعف الأداء	اختر مادة مناسبة للظروف البيئية (مثل الرطوبة ودرجة الحرارة)
عدم اتباع إرشادات الشركة المصنعة	ارتفاع درجة حرارة الأنابيب أو انخفاض درجة حرارتها، وضعف الالتصاق	الالتزام بتعليمات الشركة المصنعة لدرجة الحرارة والتطبيق



خاتمة

يعد اختيار أنابيب الانكماش الحراري المناسبة أمرًا بالغ الأهمية للتركيبات الكهربائية الآمنة والفعالة وطويلة الأمد. تلعب العوامل الرئيسية مثل نوع المادة ونسبة الانكماش والحجم ومقاومة درجات الحرارة دورًا حيويًا في تحقيق الأداء الأمثل.

للحصول على توصيات مخصصة، فكر في العمل مع الموردين ذوي الخبرة مثل أنليان الكهربائية . يمكن أن تساعد خبرتهم في إرشادك في اختيار منتجات الانكماش الحراري المثالية لاحتياجاتك الخاصة.



التعليمات

س: ما هو استخدام أنابيب الانكماش؟

ج: يتم استخدام أنابيب الانكماش للعزل الكهربائي، وحماية الأسلاك من الرطوبة والمواد الكيميائية والتآكل المادي. إنه ضروري لضمان التوصيلات الكهربائية الآمنة والموثوقة.

س: ما هي أنابيب الانكماش الحراري ذات الجدار المزدوج؟

ج: تتميز الأنابيب المزدوجة الجدار المنكمشة بالحرارة ببطانة لاصقة تشكل ختمًا مقاومًا للماء، مما يجعلها مثالية للبيئات الخارجية أو الصناعية حيث تكون الحماية من الرطوبة أمرًا بالغ الأهمية.

س: كيف أختار أنبوب الانكماش المناسب؟

ج: ضع في اعتبارك نوع المادة ونسبة الانكماش والقطر والظروف البيئية مثل درجة الحرارة والتعرض للرطوبة. الحجم المناسب يضمن ملاءمة آمنة وحماية مثالية.

س: ما هو الفرق بين الأنابيب ذات الجدار الواحد والأنابيب ذات الجدار المزدوج؟

ج: توفر الأنابيب ذات الجدار الواحد العزل الأساسي والحماية من التآكل، في حين تشتمل الأنابيب ذات الجدار المزدوج على طبقة لاصقة داخلية لتحسين الغلق، مما يجعلها مناسبة للبيئات القاسية.

س: لماذا يعتبر التحكم في الإجهاد مهمًا في أنابيب الانكماش؟

ج: تمنع أنابيب التحكم في الضغط حدوث أضرار ميكانيكية عند وصلات الكابلات، مما يضمن عزلًا طويل الأمد وحماية ضد الضغط والاهتزازات والتآكل.

س: هل يمكن استخدام أنابيب الانكماش لتطبيقات درجات الحرارة العالية؟

ج: نعم، تم تصميم مواد مثل أنابيب الانكماش الحراري PTFE لتحمل درجات الحرارة العالية، مما يجعلها مناسبة للتطبيقات في السيارات والفضاء والإعدادات الصناعية.
