Ключевые параметры выбора термоусадочной трубки: что нужно знать для безопасной и эффективной установки

Введение

Выбор правильного Термоусадочная трубка имеет решающее значение для обеспечения безопасности и надежности электрических систем. Благодаря широкому разнообразию доступных опций, включая термоусадочные трубки с двойными стенками и трубки для контроля напряжения, осознанный выбор может предотвратить сбои и повысить производительность системы.

В этой статье мы обсудим ключевые параметры выбора термоусадочной трубки, включая типы материалов, коэффициенты усадки, толщину стенок и факторы окружающей среды. Вы получите представление о том, как эти элементы влияют на эффективность установки и общую защиту электрических компонентов.

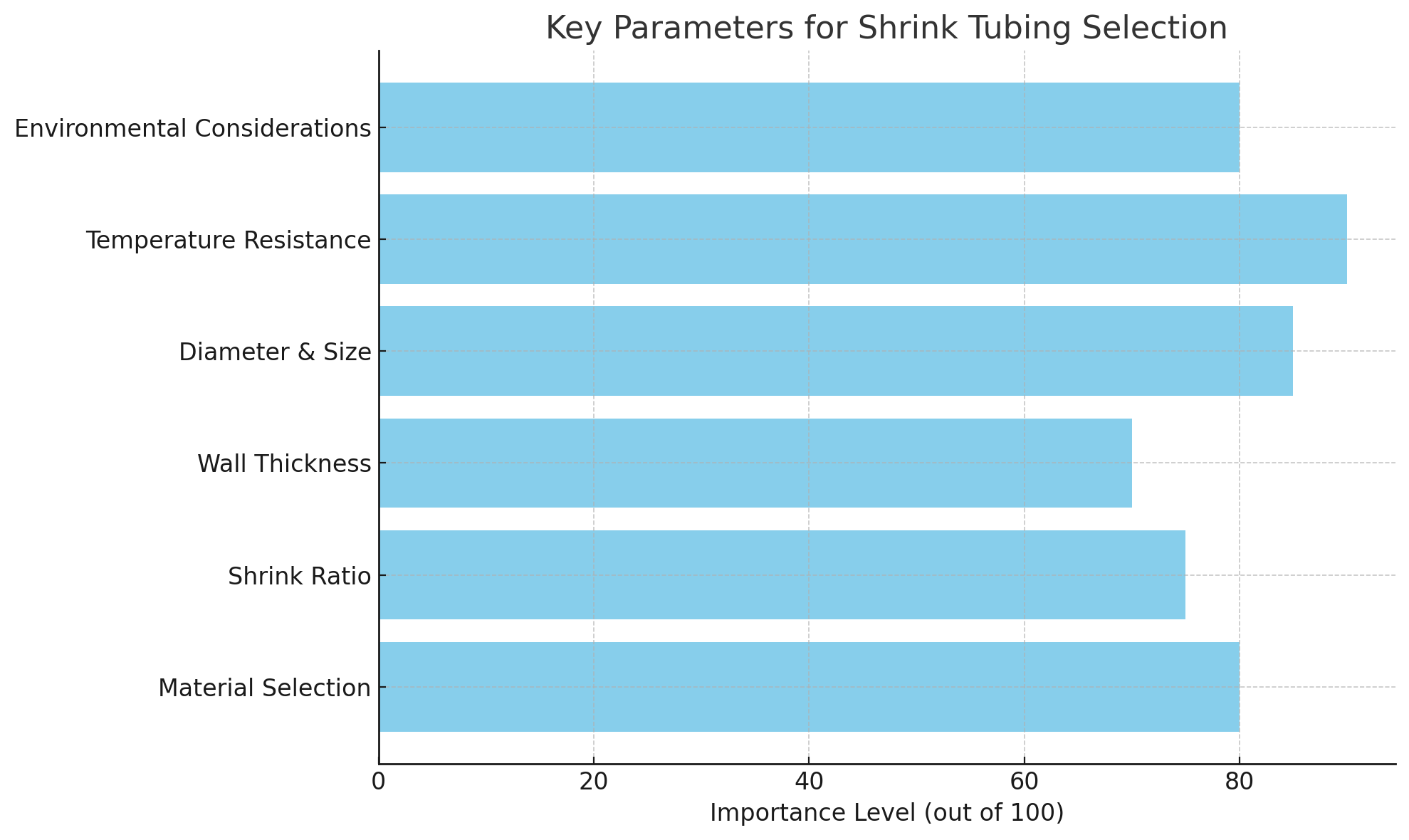

Ключевые параметры для выбора термоусадочной трубки

Выбор материала

Полиолефин, ПВХ и ПТФЭ

Термоусадочные трубки изготавливаются из различных материалов, каждый из которых имеет свои преимущества. Полиолефин является наиболее распространенным материалом благодаря своей гибкости, долговечности и отличным электроизоляционным свойствам. Он широко используется для приложений общего назначения. ПВХ, хотя и менее термостойкий, чем полиолефин, но экономически эффективен и подходит для применения при более низких температурах. ПТФЭ (Тефлон®), известный своей высокой химической стойкостью и способностью выдерживать экстремальные температуры, часто используется в специализированных приложениях, таких как аэрокосмическая или военная промышленность.

Химическая стойкость

В средах, где вероятно воздействие агрессивных химикатов, идеально подходят материалы PTFE или FEP. Для менее агрессивных сред полиолефин и ПВХ обеспечивают достаточную химическую стойкость.

Гибкость и долговечность

Полиолефин обладает превосходной гибкостью, что делает его идеальным для участков, подверженных изгибу или движению. Напротив, ПТФЭ более жесткий, но обеспечивает превосходную устойчивость к экстремальным условиям. Выбор материала должен основываться как на гибкости, так и на экологических требованиях применения.

Тип	Материал	Ключевые особенности	Лучший вариант использования
Одностенные трубы	Полиолефин, ПВХ	Базовая изоляция и защита от истирания.	Для внутреннего применения, базовая изоляция
Двустенные трубки	Полиолефин + клей	Водонепроницаемый, влагостойкий	Наружное применение, промышленные условия
Трубки для контроля напряжения	Полиолефин, ПТФЭ	Предотвращает механическое напряжение в суставах.	Среды с высокой вибрацией или чувствительностью к натяжению
Высокотемпературные трубки	ПТФЭ, силикон	Выдерживает экстремальные температуры	Автомобильное, аэрокосмическое и промышленное применение



Коэффициент усадки

Понимание коэффициентов усадки (2:1, 3:1, 4:1 и т. д.)

Термоусадочные трубки имеют различные коэффициенты усадки, например 2:1, 3:1 или даже 4:1. Коэффициент усадки 2:1 означает, что трубка сожмется вдвое от первоначального размера, что делает ее идеальной для общего применения, когда существует умеренная разница в размерах между проволокой и трубкой. Соотношение 3:1 позволяет использовать более широкий диапазон размеров компонентов, а соотношение 4:1 обеспечивает максимальную гибкость и идеально подходит для нестандартных или нестандартных форм.

Приложения для различных соотношений

Соотношение 2:1 распространено в большинстве случаев электромонтажа, но если вы имеете дело с компонентами разных размеров или кабелями большего размера, для плотного прилегания может потребоваться соотношение 3:1 или 4:1.

Преимущества высоких коэффициентов усадки

Более высокий коэффициент усадки позволяет использовать трубки меньшего размера для охвата более широкого спектра компонентов, обеспечивая большую гибкость и уменьшая потребность в трубках разных размеров.

Коэффициент усадки	Усадочный диаметр	Лучшее для	Общие приложения
2:1	Сжимается до 50% от исходного размера	Стандартные кабели и компоненты	Общее использование, бытовая проводка
3:1	Сжимается до 33% от исходного размера	Более крупные компоненты разных размеров.	Электроизоляция для промышленного применения
4:1	Сжимается до 25% от исходного размера	Компоненты неправильной формы или более крупные вариации.	Кабели специальной формы или промышленные кабели



Толщина и структура стенки

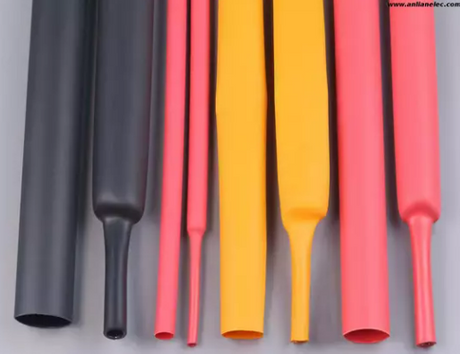

Одностенные и двустенные трубы

Одностенные термоусадочные трубки обычно используются для изоляции и легкой механической защиты, что делает их пригодными для общего применения внутри помещений. Трубка с двойными стенками, имеющая клейкую подкладку, обеспечивает превосходную герметизацию и влагостойкость, что делает ее идеальной для наружного или промышленного применения, где водонепроницаемость имеет решающее значение.

Влияние толщины на защиту

Толщина стенки влияет на долговечность и изоляцию трубок. Толстостенные трубки обеспечивают улучшенную механическую защиту от истирания и лучше подходят для сред, где кабели подвергаются физическим нагрузкам или агрессивным химическим веществам.

Выбор между тонкими, средними и толстостенными вариантами

Тонкостенные трубки лучше всего подходят для применений, где важна гибкость, например, для жгутов проводов. Трубки со средними и толстостенными стенками следует выбирать для применений, требующих более надежной механической защиты, например, в промышленном оборудовании или автомобильной промышленности.

Диаметр и размер

Как измерить диаметр для идеальной посадки

Правильное измерение диаметра компонентов, которые будут покрыты трубкой, имеет решающее значение. Вам следует выбрать трубку, размер которой на 20–30 % превышает максимальный внешний диаметр компонента, чтобы гарантировать, что она сможет скользить по компоненту перед усадкой.

Расчет размера трубки для покрытия

Трубка должна быть достаточно длинной, чтобы покрывать всю открытую поверхность, плюс немного на концах. После усадки трубка должна обеспечить плотную и надежную посадку, обеспечивающую полное прилегание к поверхности без зазоров.



Вопросы окружающей среды и применения

Рабочая температура

Высокая и низкая температура окружающей среды

Очень важно выбрать трубку, способную выдержать температурный диапазон вашего применения. Полиолефин подходит для применений общего назначения с умеренным температурным воздействием, а ПТФЭ лучше подходит для экстремальных температур, например, в промышленных или автомобильных условиях.

Совместимость температурного диапазона

Убедитесь, что выбранный материал трубок соответствует рабочей температуре окружающей среды. Например, высокотемпературные трубки следует использовать в моторном отсеке или других теплоемких помещениях.

Влагостойкость и химическая стойкость

Гидроизоляция и защита от коррозии

Термоусадочная трубка с двойными стенками и клейкой подкладкой обеспечивает превосходную влагоизоляцию и идеально подходит для установки на открытом воздухе или под водой. Он также устойчив к коррозии, что делает его идеальным для морского и промышленного использования.

Защита от агрессивных химикатов

В химической промышленности или на нефтяных месторождениях выбор трубок с высокой химической стойкостью (таких как ПТФЭ или ФЭП) имеет решающее значение для обеспечения долгосрочной защиты и предотвращения поломок.

Устойчивость к ультрафиолетовому излучению и наружное использование

Защита от ультрафиолета для наружного применения

Для установок, подвергающихся воздействию солнечного света, необходимы термоусадочные трубки, устойчивые к ультрафиолетовому излучению. Ультрафиолетовый свет может со временем привести к разрушению некоторых материалов, поэтому термоусадочная трубка с защитой от ультрафиолета поможет продлить срок службы кабелей и разъемов.

Долговечность в суровых условиях

При выборе трубок для суровых условий учитывайте такие факторы, как устойчивость к истиранию, химическому воздействию и необходимость гидроизоляции. Прочная трубка с двойными стенками идеально подходит для суровых условий эксплуатации, таких как автомобильные или военные системы.



Как правильно применять термоусадочную трубку

Подготовка и определение размеров

Обрезка трубок по длине

Используйте острый инструмент, чтобы отрезать трубку до нужной длины, гарантируя, что она правильно прилегает к кабелю или разъему с небольшим перекрытием.

Расположение и крепление трубок

Перед применением тепла убедитесь, что трубка правильно расположена над кабелем или разъемом. Это гарантирует, что трубка будет сжиматься равномерно и надежно.

Применение тепла для усадки

Использование тепловых пушек вместо тепловых печей

Тепловые пушки — это универсальный инструмент для нагрева трубок в полевых условиях, а термоусадочные печи обеспечивают точный и постоянный нагрев для крупномасштабных операций.

Как избежать перегрева и повреждений

При использовании теплового пистолета перемещайте его вперед и назад по трубке, обеспечивая равномерное распределение тепла во избежание ожога или повреждения трубки.

Обеспечение правильной адгезии

Трубки с клейкой подкладкой

При использовании трубок с клейким вкладышем убедитесь, что клей плавится равномерно и надежно приклеивается к поверхности провода или компонента, обеспечивая прочное водонепроницаемое уплотнение.

Заключительные проверки

После нагревания осмотрите трубку, чтобы убедиться, что она правильно усадилась и нет зазоров или участков, где трубка не надежно приклеена.



Распространенные ошибки, которых следует избегать при выборе термоусадочной трубки

Игнорирование факторов окружающей среды

Забывание учитывать температуру или химическое воздействие

Обязательно учитывайте факторы окружающей среды, которым будут подвергаться ваши трубки. Выбирайте материалы с соответствующей устойчивостью к теплу, химикатам и влаге.

Выбор неправильного материала

Неправильный выбор материала может привести к снижению производительности и преждевременному выходу трубок из строя, особенно в сложных условиях.

Несоблюдение рекомендаций производителя

Важность соблюдения спецификаций

Рекомендации производителя содержат важную информацию о правильном использовании, размере и применении трубок, чтобы обеспечить их ожидаемую работу.

Перегрев или недогрев трубки

Неправильное применение тепла может привести к неполной усадке или повреждению трубок, поэтому всегда следуйте рекомендациям по температуре.

Ошибка	Потенциальная проблема	Решение
Неправильный размер и посадка	Плохая защита, зазоры или неплотная посадка.	Точно измерьте компоненты и выберите подходящий размер.
Игнорирование факторов окружающей среды	Разрушение материала, плохая производительность	Выбирайте материал, подходящий для условий окружающей среды (например, влажности, температуры).
Несоблюдение рекомендаций производителя	Перегрев или недогрев трубки, плохая адгезия	Соблюдайте инструкции производителя по температуре и применению.



Заключение

Выбор правильной термоусадочной трубки имеет решающее значение для безопасной, эффективной и долговечной электроустановки. Ключевые факторы, такие как тип материала, степень усадки, размер и термостойкость, играют жизненно важную роль в достижении оптимальных характеристик.

Для получения индивидуальных рекомендаций рассмотрите возможность сотрудничества с опытными поставщиками, такими как Анлиан Электрик . Их опыт поможет вам выбрать идеальную термоусадочную продукцию для ваших конкретных потребностей.



Часто задаваемые вопросы

Вопрос: Для чего используются термоусадочные трубки?

Ответ: Термоусадочная трубка используется для электроизоляции, защиты проводов от влаги, химикатов и физического износа. Это необходимо для обеспечения безопасных и надежных электрических соединений.

Вопрос: Что такое термоусадочные трубки с двойными стенками?

Ответ: Термоусадочные трубки с двойными стенками имеют клейкую подкладку, которая образует водонепроницаемое уплотнение, что делает их идеальными для наружных или промышленных сред, где защита от влаги имеет решающее значение.

Вопрос: Как выбрать подходящую термоусадочную трубку?

Ответ: Учитывайте тип материала, степень усадки, диаметр и условия окружающей среды, такие как температура и влажность. Правильный размер обеспечивает надежную посадку и оптимальную защиту.

Вопрос: В чем разница между одностенными и двустенными трубками?

Ответ: Трубка с одной стенкой обеспечивает базовую изоляцию и защиту от истирания, а трубка с двойной стенкой имеет внутренний клейкий слой для лучшей герметизации, что делает ее пригодной для более суровых условий.

Вопрос: Почему контроль напряжения важен в термоусадочных трубках?

A: Трубка с контролем напряжения предотвращает механические повреждения в местах соединения кабелей, обеспечивая длительную изоляцию и защиту от напряжений, вибраций и износа.

Вопрос: Можно ли использовать термоусадочную трубку при высоких температурах?

Ответ: Да, такие материалы, как термоусадочные трубки из ПТФЭ, рассчитаны на выдерживание высоких температур, что делает их пригодными для применения в автомобильной, аэрокосмической и промышленной сферах.
